Dauphine/Ondine Boite : Tringlerie pour 330

Joel50 · 23 Juillet 2012

Bonjours à tous
Je suis en train de restaurer ma Dauphine 1090, je vais monter une BV 330-02 à la place de la BV 314, je pense que je vais opter pour la transformation de Modérateur au niveau des silentblocs de commande.
Est-ce qu'il y a un membre du Team qui pourrait m'indiquer la longueur de la tringlerie à modifier ?
Merci

Gégé24 · 16 Juin 2014

Bonjour à tous,
J'aimerai savoir quelles sont les modifications à faire sur la tringlerie d'origine : à savoir la longueur depuis l'axe de la base du levier de vitesses jusqu'à l'ancrage sur le sélecteur de boite ?
Peut-on les fixer ensemble en rigide ?
Ma BV est une 330.00 qui est identique à la 330.02.
J'ai en plus une tringlerie de R8 sur laquelle je peux prélever la fixation AR.

En attendant des réponses constructives de votre part, à bientôt.
Cordialement.,
Gégé.

Joel50 · 18 Juin 2014

Bonjour à tous,

Pour faire simple, j'ai récupéré une tringlerie ainsi que le levier sur une 1094 Export dernier modèle, équipée de la BV 330.
Je te donnerais les cotes si tu as besoin.

Gégé24 · 19 Juin 2014

Bonsoir à tous,
Joel50, je suis très intéressé par tes cotes et les modifications que tu aurais pu effectuer sur la tringlerie en vue de l'accouplement à la boite R8.
Le maximum d'explications sera bienvenue, je te remercie d'avance.
Cordialement.,
Gégé.

Joel50 · 1 Juillet 2014

Bonsoir à tous,

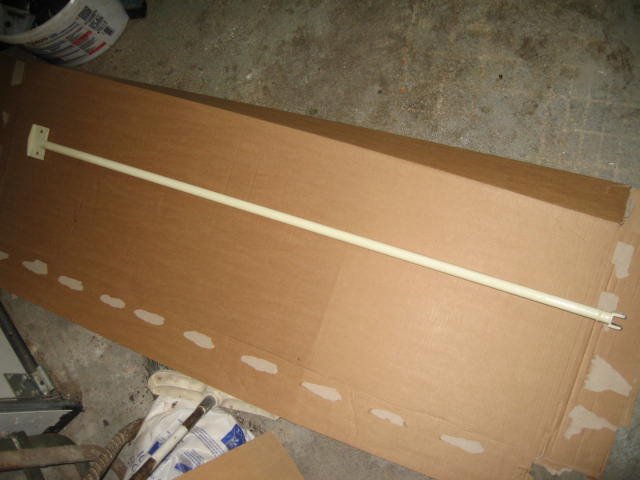

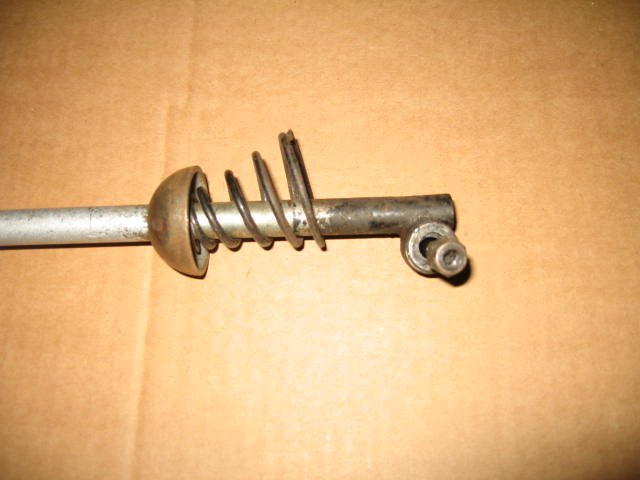

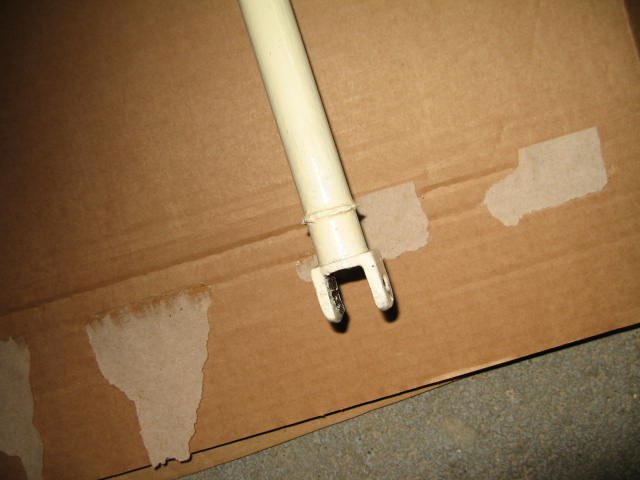

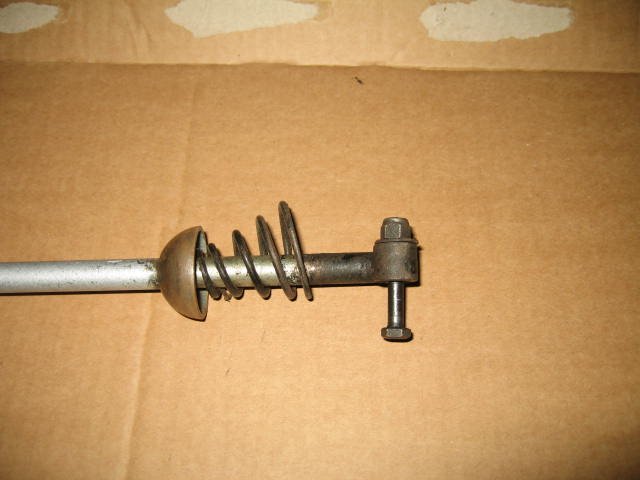

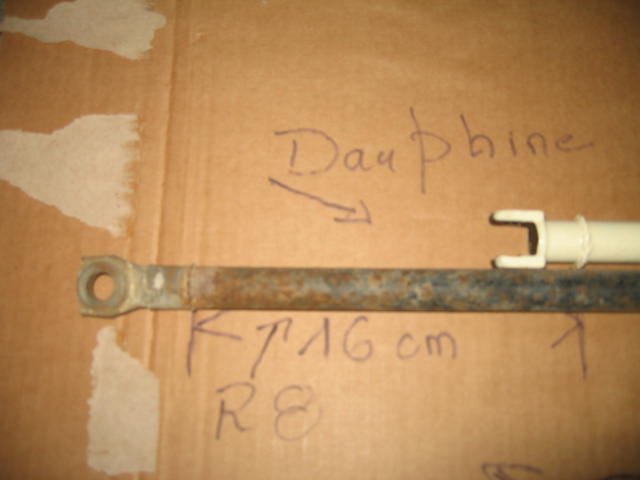

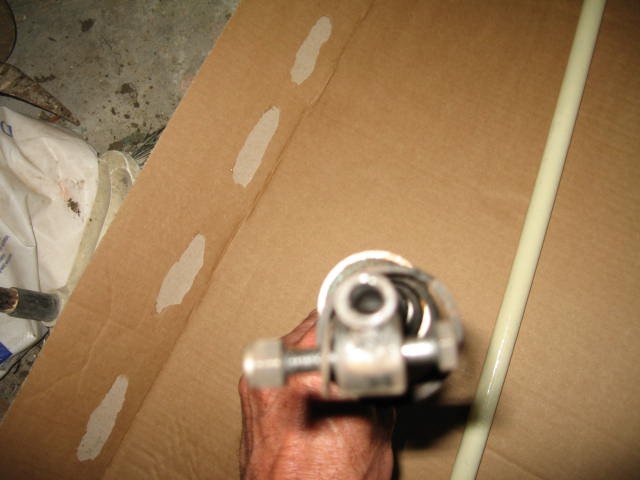

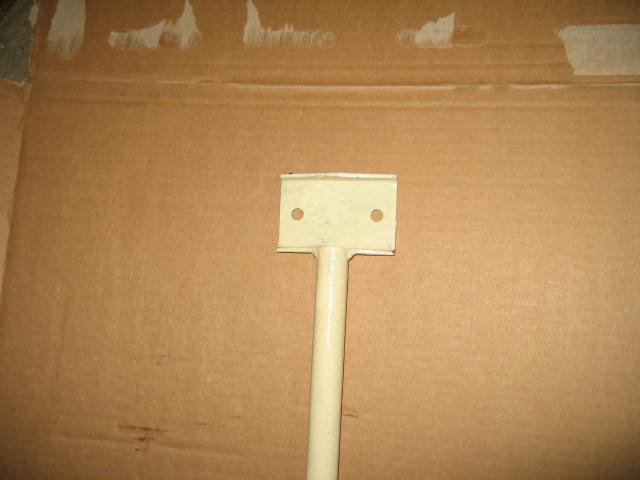

Gégé, je pense avoir réussi a te mettre les photos.

Gégé24 · 2 Juillet 2014

Bonjour à tous,
Joel50, je te remercie pour les photos, cela va me permettre d'avancer.
Je suis en train d'étudier le positionnement du radiateur ( 580 x 230 ) dans le compartiment de la roue de secours et ça se présente pas mal, je vais m'occuper de tout ça plus sérieusement après notre grand rassemblement inter-régional du 6 juillet à Bergerac en espérant que le soleil sera de la partie.
Encore merci,
Cordialement.,
Gégé.

Joel50 · 22 Août 2024

Bonjour Gégé
Peux-tu me dire de quel véhicule provient ton radiateur ?
Je pense que celui de Saxo devrait faire l'affaire,

Gégé24 · 22 Août 2024

Bonjour Joel50 ,
Le radiateur provient d'une Ford Fiesta année 83 de marque Nissens réf : 691638 ou Denso-DRM 10033 de mêmes dimensions, il est monté sur un cadre en cornière 20 x 20 positionné la verticale au niveau des axes de basculement de la trappe de roue de secours.
Il est refroidi par 2 ventilateurs de Suzuki GSXR (22 cm environ de diamètre) 1 automatique et 1 manuel.
Cordialement.,
Gégé .

Joel50 · 22 Août 2024

Merci Gégé,
